实力获赞！开目3DDFM助推超越电子工艺性审查水平迈上新台阶

随着新产品的不断迭代改进以及市场竞争压力逐步增强，企业对新产品的研发周期以及产品的工艺性、经济性提出了更高的要求。山东超越数控电子股份有限公司作为国内最早涉足抗恶劣环境计算机的高新技术企业，主要研发、生产计算机产品，在国内不仅建有大批量的计算机生产基地、国内技术领先的加工厂房、一流的技术研发中心与实验室，并且已同时具备了标准产品的规模化生产能力和特殊产品的灵活定制能力。但为了更好地满足市场需求，超越电子在新产品研发时，仍需要考虑到各方面的因素来保证新产品具备更好的市场竞争力。

对此，超越电子梳理了一系列标准及规范性要求，针对设计的产品进行核查，以此来提高设计产品的准确性和经济性。然而，由于梳理的标准及规范较多，核查工作花费了大量的人力以及时间，导致研制周期增长，并且人工的核查方式难免有遗漏，导致设计返工，增加了成本。

开目可加工性分析系统3DDFM成功地解决了该企业这一难题，通过与超越电子设计软件CREO进行深度集成，将企业的标准及规范性要求转化成3DDFM的规则，并通过3DDFM进行一键式的核查方式，解决了核查周期以及遗漏的问题，提高了设计产品的准确性并且缩短了研发周期。

一、关键需求

开目公司通过与用户一起进行深入调研，以解决用户实际问题出发，对用户的实际需求进行梳理，整理出一下几点关键需求：

1）实现与Creo系统的无缝集成，基于三维产品模型进行工艺性审查。通过与三维CAD系统的无缝集成，能够并利用三维CAD系统对设计模型、工程图进行审查结果的显示；

2）便捷的人机操作，使得用户在使用时通过少许简单的操作流程即能完成工艺性审查，不仅能够支持单个零件的3DDFM核查，而且支持对装配模型指定批量核查，免去频繁开关零件模型的麻烦。同时，支持一键式审查和结果一键式输出。

3）对工艺规则库的全面管理。企业可以根据实际需求，对规则库中规则进行筛选、分类、导入、导出，同时根据自身生产实际对工艺规则进行二次开发扩充、编辑等管理功能，并能够灵活地筛选规则组件审查方案。

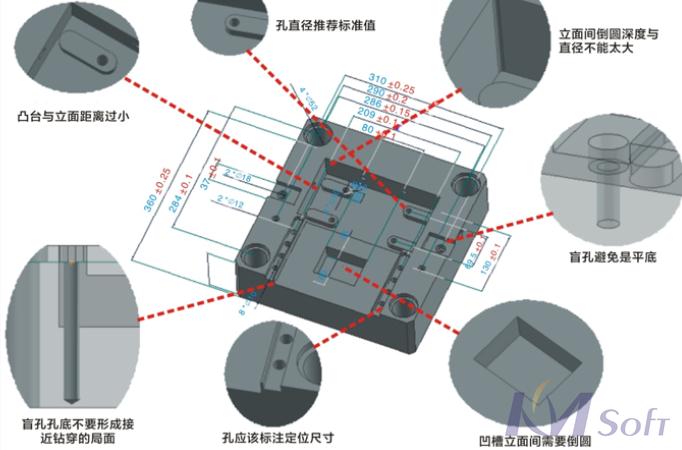

4）智能制造特征自动识别。系统能够准确快速全面地进行机加工、钣金、装配、铸造、注塑、焊接等专业制造特征自动识别、解析、判断，制造特征的自动识别应该不受零件建模顺序和建模历史的影响，能够处理非参数化建模的模型数据源，适应跨设计平台的各种模型的特征识别，同时系统可以结合Creo中钣金建模特征进行快速的钣金制造特征识别。

5）直观详细地显示审查结果。通过与Creo系统集成使核查结果在三维系统中直观显示、快速定位，显示未通过的核查条目的详细信息，并支持3DPDF、Excel、Word等多种格式的审查结果输出。

6）支持常见机加工（车削、铣削、钻孔）、钣金、注塑、铸造、标准化、标注等专业的核查分析，同时支持装配结构性工艺分析检查。

二、建设内容

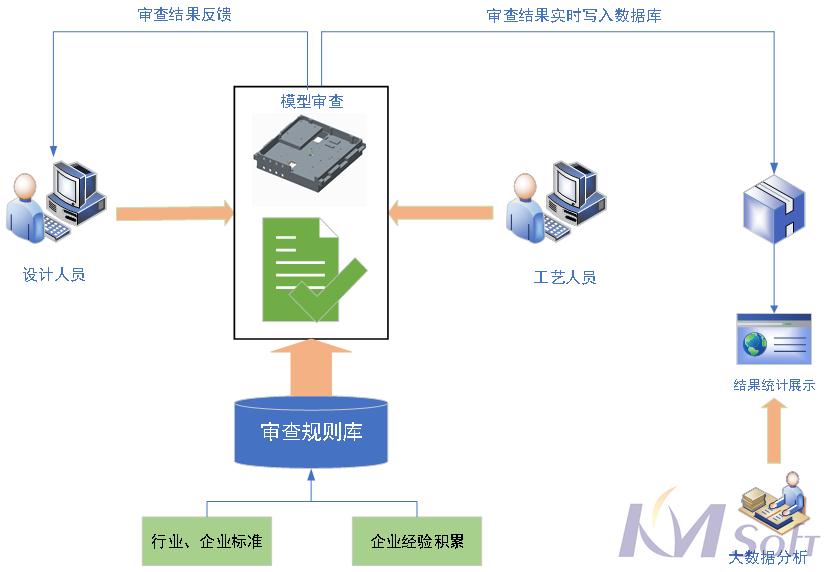

3DDFM系统主要应用在超越电子的设计部门以及工艺部门，设计人员针对自己设计好的产品进行自查，将报告出的问题进行修改；工艺人员在进行设计产品签审时，使用3DDFM系统进行审查，将报告出的问题反馈给设计部门。所有三维设计模型要求必须要使用3DDFM进行审查，审查结果会实时写入数据库中，通过后台统计页面可查询和统计审查结果，可根据产品型号、人员进行查询和统计，供分析人员进行数据分析并提出针对性改进意见。项目方案框架如下图所示。

本项目自2018年4月正式启动，双方成立项目组积极配合，共梳理了共计132项规则作为企业工艺审核的统一标准。其中25项机加工规则，57项钣金规则，19项注塑规则，2项铸造规则，12项工程图纸规则，10条装配体规则及7项标准化规则。此外，开目公司还根据超越电子需求开发了后台统计功能，分别从产品、规则类型、人员维三个维度实时的呈现企业产品设计的不符合规则项，公司根据后台统计数据进行大数据分析，并制定相应措施提高设计的准确率，从而降低设计成本。

三、应用成效

此项目在超越电子上线运行几个月期间，设计部门通过3DDFM检查工具软件对公司便携、携行、机架、外设、平板、手持六大类产品模型进行了工艺性审查，涉及到机加、钣金、注塑、铸造、工程图、装配、标准化多个专业类型，共计审查了2155个的三维模型及工程图纸，发现有问题待改进的有265项。另外，通过根据材料自动配审查方案的模式，真正做到了一键式审查，在工作效率上得到了极大的提升，使用工艺审查系统之前工程工艺部门审核300个零件至少要花上一周的时间，使用系统之后，相同的工作量只需要一天的时间就审核完成。

超越电子通过应用3DDFM提升了设计模型的工艺性审查能力，通过应用3DDFM一键式的核查方式，总结了以下几点成效：

第一，解决了核查周期长以及经常遗漏的问题，进而提高了设计产品的准确性并且缩短了研发周期；

第二，通过后台统计页面可查询和统计审查结果，分析人员能够针对查询结果进行数据分析并提出设计的改进意见；

第三，通过积累企业设计、工艺相关规范，形成企业标准知识，并进行传承。

通过3DDFM全新的工艺审查模式，不仅解决了超越电子工艺性审查的效率及准确性问题，并为企业积累和传承最佳实践经验。目前，3DDFM核查工具软件在超越电子设计部门及工艺部门都已经正式上线使用，获得企业业务部门相关人员及领导的高度认可！
